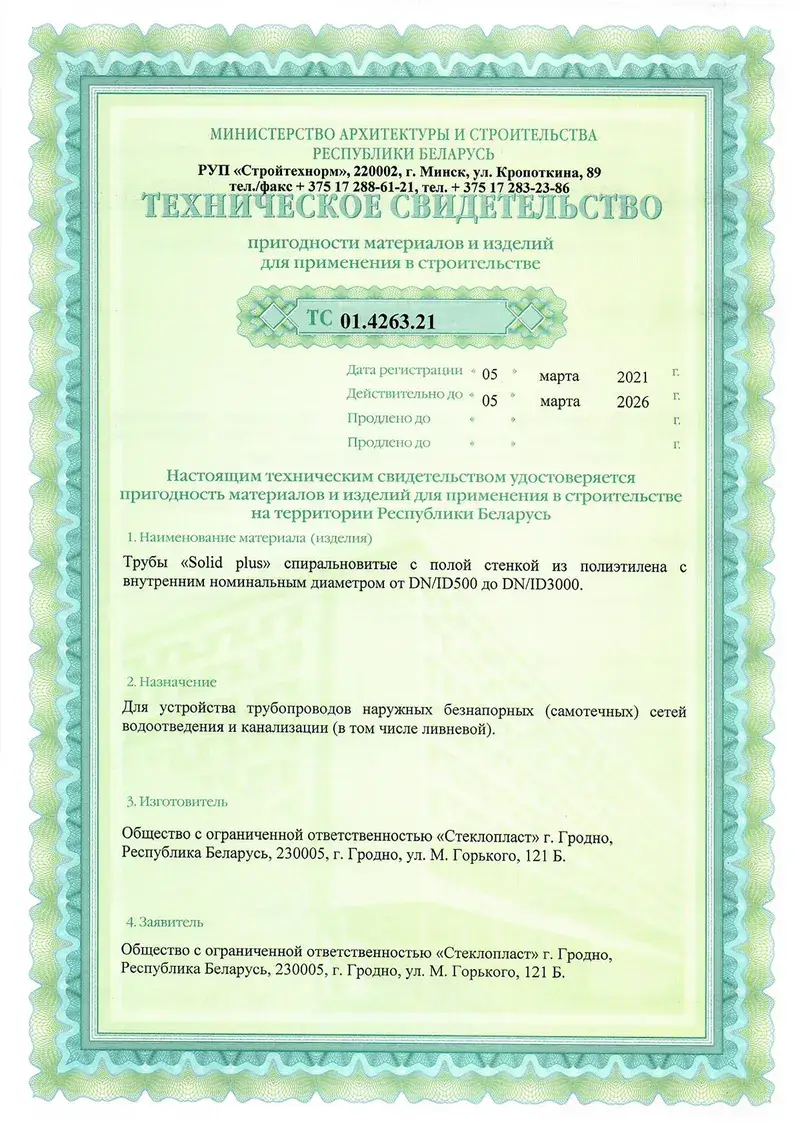

Техническое свидетельство

Настоящим техническим свидетельством удостоверяется
пригодность материалов и изделий для применения в строительстве на территории Республики Беларусь

1. Наименование материала (изделия)
Трубы «Solid plus» спиральновитые с полой стенкой из полиэтилена с внутренним номинальным диаметром от DN/ID500 до DN/ID3000.

2. Назначение
Для устройства трубопроводов наружных безнапорных (самотечных) сетей водоотведения и канализации (в том числе ливневой).

3.. Изготовитель

Общество с ограниченной ответственностью «Стеклопласт» г. Гродно, Республика Беларусь, 230005, г. Гродно, ул. М. Горького, 121 Б.

4.Заявитель

Общество с ограниченной ответственностью «Стеклопласт» г. Гродно, Республика Беларусь, 230005, г. Гродно, ул. М. Горького, 121 Б.

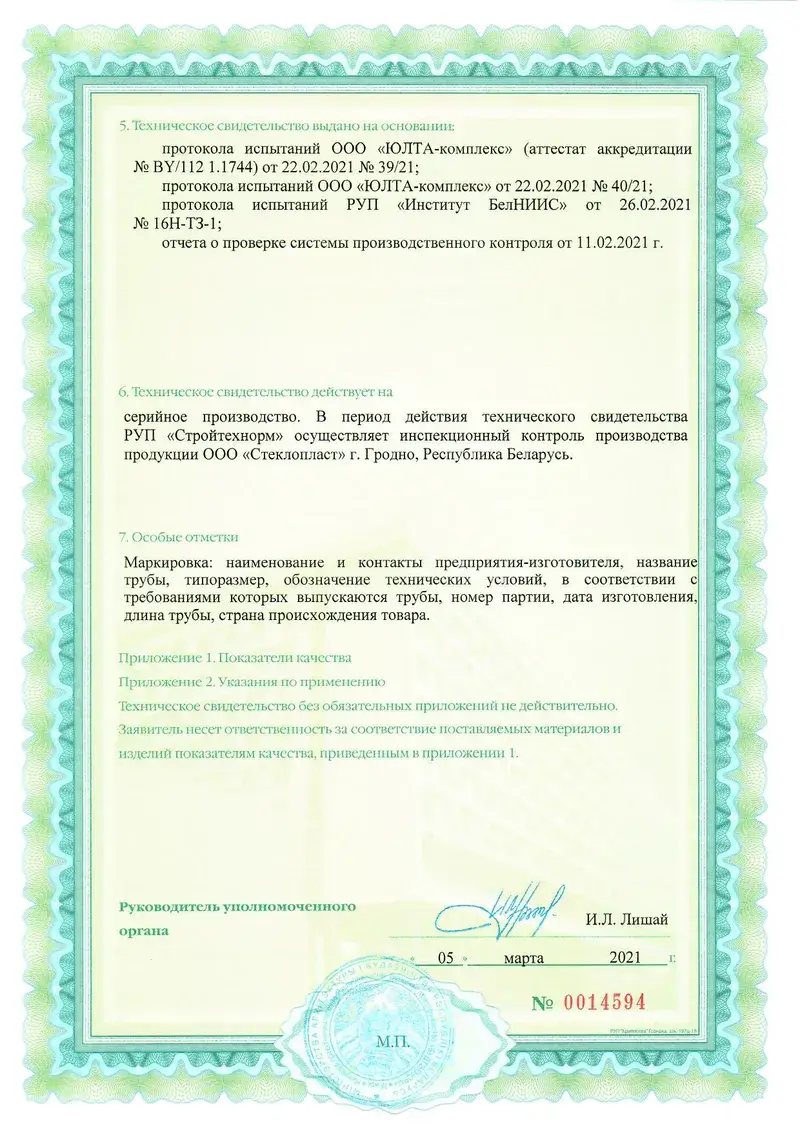

5. Техническое свидетельство выдано на основании:

протокола испытаний ООО «ЮЛТА-комплекс» (аттестат аккредитации № ВУ/112 1.1744) от 22.02.2021 № 39/21;

протокола испытаний ООО «ЮЛТА-комплекс» от 22.02.2021 № 40/21;

протокола испытаний РУП «Институт БелНИИС» от 26.02.2021 № lбН-ТЗ-1;

отчета о проверке системы производственного контроля от 11.02.2021 г.

6. Техническое свидетельство действует на серийное производство. В период действия технического свидетельства РУП <<Стройтехнорм» осуществляет инспекционный контроль производства продукции ООО «Стеклопласт» г. Гродно, Республика Беларусь.

7. Особые отметки

Маркировка: наименование и контакты предприятия-изготовителя, название трубы, типоразмер, обозначение технических условий, в соответствии требованиями которых выпускаются трубы, номер партии, дата изготовления, длина трубы, страна происхождения товара.

Приложение 1. Показатели качества

Приложение 2. Указания по применению


Приложение 1

ПОКАЗАТЕЛИ КАЧЕСТВА

труб «Solid plus» спиральновитых с полой стенкой из полиэтилена (Труба «Solid plus» DN/IDlб00, PR-65, SN2), производства ООО «Стеклопласт» г. Гродно, Республика Беларусь, для устройства трубопроводов наружных безнапорных (самотечных) сетей водоотведения и канализации (в том числе ливневой).

Приложение 2

УКАЗАНИЯ ПО ПРИМЕНЕНИЮ

1. Настоящее техническое свидетельство распространяется на трубы «Solid plus» спиральновитые с полой стенкой из полиэтилена с внутренним номинальным диаметром от DN/ID500 до DN/IDЗ000 (далее -трубы), производства ООО «Стеклопласт» г. Гродно, Республика Беларусь, для устройства наружных безнапорных (самотечных) сетей водоотведения и канализации (в том числе ливневой).

2. Трубы изготавливаются в соответствии с требованиями ТУ ВУ 500517856.002-2020 «Трубы полиэтиленовые «Solid plus» для систем наружной канализации. Технические условия». Трубы изготавливаются из полиэтилена методом спиральной намотки экструдируемого материала на металлическую обечайку с формированием соответствующего типа профиля.

3.Конструкция труб с различными типами профилей (PR, SQ, SQ2, SQЗ, ОР) приведена в ТУ ВУ 500517856.002-2020.

4.Трубы выпускаются с внутренним номинальным диаметром DN/ID: 500, 600, 800, 1000, 1200, 1400, 1500, 1600, 2000, 2200, 2400, 2600, 2800, 3000 (мм) и классом жесткости (кольцевая жесткость): SN2 (2 кН/м2), SN4 (4 кН/м2), SN6 (6 кН/м2) и SN8 (8 кН/м2).

5.Трубы изготавливают в отрезках различной длины по согласованию с заказчиком. Максимальная длина отрезков труб не более 6 м.

6.Соединение труб между собой осуществляется в соответствии с рекомендациями по монтажу предприятия-изготовителя, с учётом геологических и погодных условий местности, где выполняется монтаж трубопровода.

7.Монтажные работы должны выполняться при температуре окружающего воздуха не ниже +5 °С. В случае проведения монтажных работ при температуре ниже +5 °С необходимо осуществлять подогрев зоны сварки.

8.Трубы укладьmаются в траншеи с шириной, равной 2-3 диаметрам трубы. Дно траншеи должно быть выполнено из песка или мелкого гравия. Наличие в траншее камней и других твердых материалов, при взаимодействии с которыми возможно повреждение трубы, не допускается.

9.Маркиров1<а труб производится методом приклеивания маркировочной этикетки, которая включает в себя следующую информацию: наименование и контакты предприятия-изготовителя, название трубы, типоразмер, обозначение технических условий, в соответствии с требованиями которых выпускаются трубы, номер партии, дату изготовления, длину трубы, страну происхождения товара.

10.Проектирование, производство и приемку работ, а также эксплуатацию трубопроводов наруж1-1ых безнапорных (самотечных) сетей водоотведения и канализации (в том числе ливневой) с применением труб следует вьmолнять в соответствии с требованиями технических нормативных правовых актов в области архитектуры и строительства, действующих на территории Республики Беларусь, на основании технологической документации, а также с учетом настоящего технического свидетельства и «Рекомендаций к проектированию и технического руководства систем наружной канализации полиэтиленовых труб Solid Plus» предприятия-изготовителя, которыми должна сопровождаться каждая партия поставляемых труб.

11.Транспортирование труб производится любым видом транспорта в соответствии с правилами перевозки грузов, действующими на транспорте данного вида. При транспортировании и хранении трубы следует предохранять от ударов и механических нагрузок, а их поверхность -от нанесения царапин. При перевозке трубы необходимо укладывать на ровную поверхность транспортных средств, предохранять от контакта с острыми металлическими элементами платформы. Запрещается сбрасывание труб с транспортных средств. Трубы поставляются не упакованными. Торцы труб и электрозакладная спираль должны быть защищены пленкой.

12.Трубы хранят по ГОСТ 15150, раздел 1 О в условиях 5 (навесы в макроклиматических районах с умеренным и холодным климатом). Допускается хранение в условиях 8 ( открытые площадки в макроклиматических районах с умеренным и холодным климатом) сроком не более 12 месяцев.

13.Ответственность за соответствие изделий данному техническому свидетельству несет изготовитель (поставщик), за правильность применения - проектная организация, заказчик, подрядчик.
