Технологии соединения труб

Соединение труб и фитингов
Solid plus

Все трубы Solid plus имеют раструбную и сгоновую части и в зависимости от будущих целей для монтажа используются следующие возможные способы межтрубных соединений

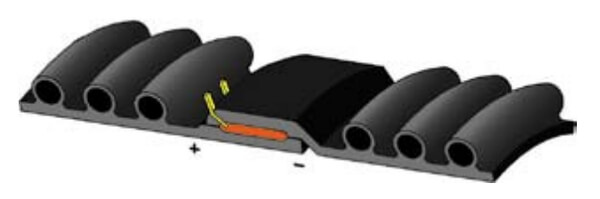

Электрофузионное соединение

Это наиболее предпочтительный способ соединения, поскольку весь трубопровода становится однородной конструкцией. Включённая в раструб проволочная спираль нагревается с помощью специального сварочного устройства, и торцы труб (раструб и сгон) соединяются вместе. Электрофузионный способ соединения это простой и надёжный метод быстрого монтажа труб даже в очень узких траншеях. За дополнительной информацией обращайтесь, пожалуйста, к брошюре «Технология – интегрированное электрофузионной соединение».

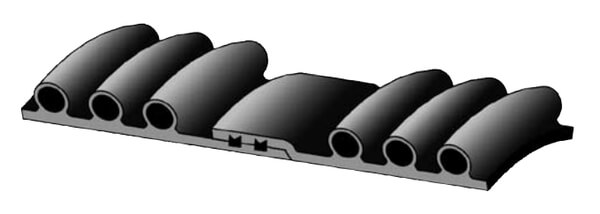

V –образная шовная стыковая сварка

Трубы и фитинги соединяются с помощью сварочного экструдера. Внешняя сторона торцов трубы имеет закруглённые кромки, поэтому сварной шов имеет V-образный клиновидный профиль. Обычно этот способ не требует специальной подготовки торцов труб.

Экструзионная сварка

Трубы и/или фитинги соединяются посредством раструба и сгона и свариваются вместе с использованием сварочного экструдера. Сварка может производится снаружи, изнутри или комбинированием обоих видов. Этот метод соединения является наиболее целесообразным для сварки для труб низкого давления, шахт и люков.

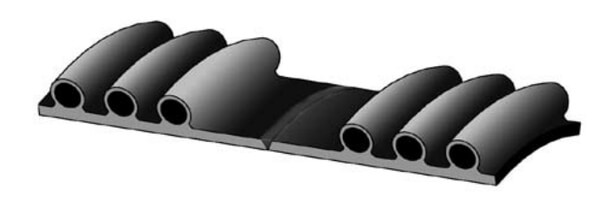

Стыковая сварка методом контактного нагрева

Трубы и фитинги соединяются с помощью нагревающегося торца элемента сварочного аппарата. Концы труб и фитингов сварены встык. Этот метод соединения рекомендован только для труб и фитингов с максимальной толщиной стены до 150 мм и диаметрами от 300 мм до 2500 мм.

Фланцевое соединение

Трубы и/или фитинги соединяются с помощью стального фланца и резиновой прокладки. В зависимости от типа трубы фланцевый адаптер изготовлен либо как одно целое с трубой, либо поставляется отдельно. Этот метод соединения используется, главным образом, для применения в системах сточных коллекторов в открытом море и для соединения между собой резервуаров. Большим преимуществом этого метода соединения является возможность последующей разборки трубопровода.

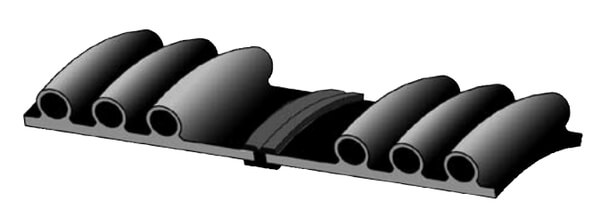

Соединение с помощью уплотнителя

Этот способ соединения также использует раструб и сгон, а также дополнительно специальную резиновую прокладку, устанавливаемую либо на конце сгона, либо в раструбах трубы или фитинга. Метод также позволяет последующую разборку. Минимально допустимые значения жесткости раструба и сгона должны соответствовать предписаниям prEN 13476 и выдерживать испытания согласно prEN 1277 и EN 1053.
